Details description

CFD4A947R25SA

下载产品PDF

电气规格表

ITEMS

SPEC

UNIT

Center Frequency [fo]

947.5

MHz

Bandwidth [BW]

fo ±12.5 [935~960]

MHz

Insertion Loss in BW

2.0

dB max

Ripple in BW

1.0

dB max

Return Loss in BW



dB min

Attenuation

   R Absolute Value

   £ Relative  Value

5.0 dB min.  @ fo +22.5 [970 ]

MHz

50.0 dB min.  @ fo ±  1075 ~ 1500

MHz

    dB  min.  @ fo ±      [ & ]

MHz

   dB  min.  @ fo ±      [ & ]

MHz

Group Delay Variation



ns max

Input Power



W max.

In/Out Impedance

50 Ω

Operation Temperature Range

-40℃ to +85℃

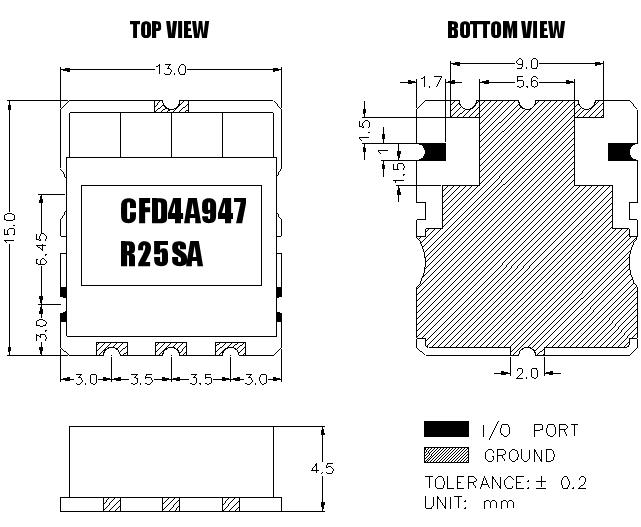

机械规格图

绘图数据

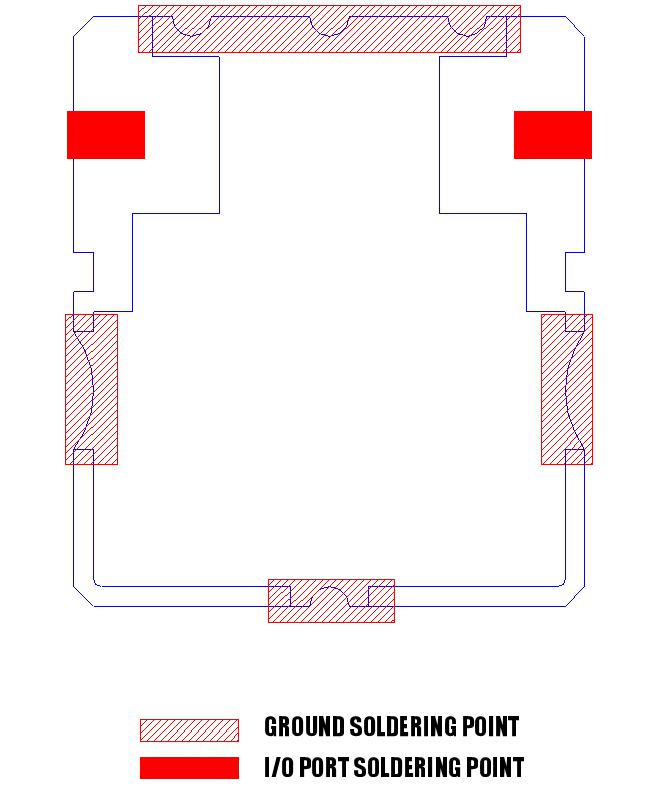

推荐的PC板模式

焊接条件
