Details description

CFF6E397R938N06TA

下载产品PDF

电气规格表

ITEMS

ANT >> Low

ANT >> High

UNIT

Center Frequency [fo]

397.0

938.0

MHz

Bandwidth [BW]

fo ±   [100.0~849.0]

fo ±3.0 [935.0~941.0]

MHz

Insertion Loss in BW

1.0

2.5

dB max

Ripple in BW

0.8

0.6

dB max

Return Loss in BW

14.0

16.0

dB min

Attenuation

   R Absolute Value

   £ Relative  Value

40 dB  min. @ [935~941]

40 dB  min. @[100 ~ 849 ]

MHz

 dB   min. @ [    ~   ]

dB min. @ [    ~    ]

MHz

 dB  min. @ [    ~   ]

dB min. @ [    ~    ]

MHz

dB   min. @ [    ~    ]

 dB min. @ [    ~    ]

MHz

Group Delay Variation



ns max

Input Power

1.0

W max.

In/Out Impedance

50 Ω

Operation Temperature Range

-40℃ to +85℃

机械规格图

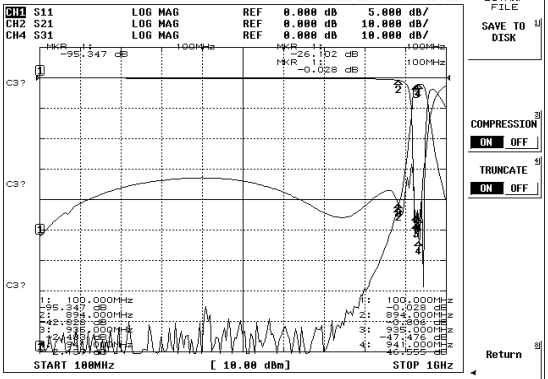

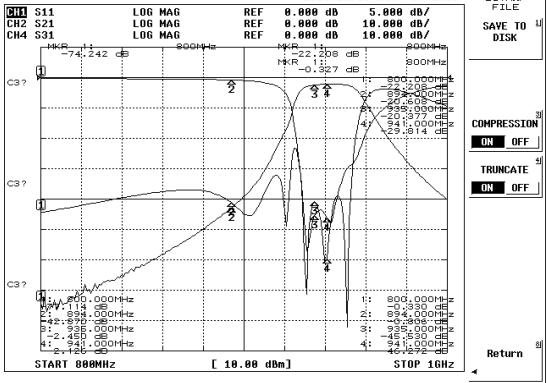

绘图数据



推荐的PC板模式

焊接条件
