Details description

CFF10P900F945N30FA

下载产品PDF

电气规格表

ITEMS

ANT >> Low

ANT >> High

UNIT

Center Frequency [fo]

900.0

945.0

MHz

Bandwidth [BW]

fo ±15.0[885.0 ~915.0]

fo ±15.0[930.0 ~960.0]

MHz

Insertion Loss in BW

4.0

4.0

dB max

Ripple in BW

2.0

2.0

dB max

Return Loss in BW

15.0

15.0

dB min

Attenuation

   R Absolute Value

   £ Relative  Value

35.0 dB min. @[930 ~960]

35.0 dB min. @[885 ~915]

MHz

    dB min. @ [   ~    ]

dB min. @ [   ~    ]

MHz

    dB min. @ [   ~    ]

dB min. @ [   ~    ]

MHz

    dB min. @ [   ~    ]

dB min. @ [   ~    ]

MHz

Group Delay Variation



ns max

Input Power

3.0

W max.

In/Out Impedance

50 Ω

Operation Temperature Range

-40℃ to +85℃



机械规格图

绘图数据

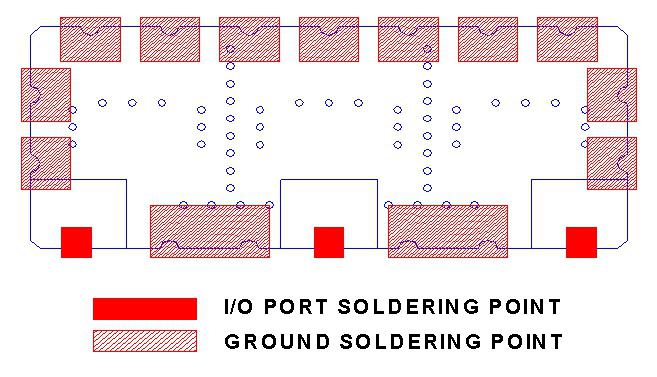

推荐的PC板模式

焊接条件
