Details description

CFD4A1950R60SA

下载产品PDF

电气规格表

ITEMS

SPEC

UNIT

Center Frequency [fo]

1950

MHz

Bandwidth [BW]

fo ±30.0  [1920 ~ 1980]

MHz

Insertion Loss in BW

2.0

dB max

Ripple in BW

0.5

dB max

Return Loss in BW

15.0

dB min

Attenuation

   £ Absolute Value

   R  Relative  Value

40 dBc min @ fo ± 200[ 1750~ 2150]

MHz

dBc min @ fo ± [  ~  ]

MHz

dBc min @ fo ± [  ~  ]

MHz

dBc min @ fo ± [  ~  ]

MHz

Group Delay Variation



ns max

Input Power



W max.

In/Out Impedance

50 Ω

Operation Temperature Range

-40℃ to +85℃

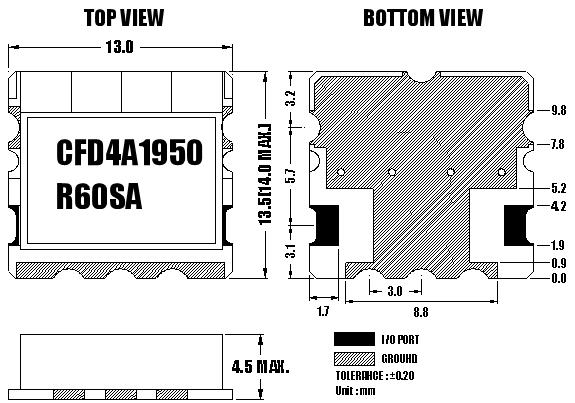

机械规格图

绘图数据

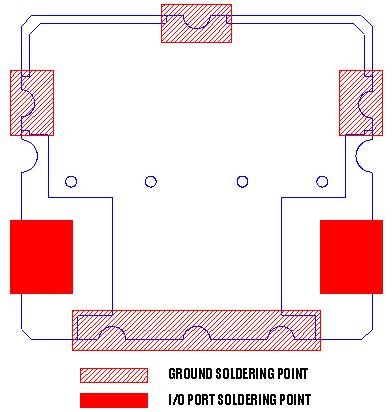

推荐的PC板模式

焊接条件
