Details description

CFD4A897R36SA

下载产品PDF

电气规格表

ITEMS

SPEC

UNIT

Center Frequency [fo]

897.5

MHz

Bandwidth [BW]

fo ±18 [879.5~915.5]

MHz

Insertion Loss in BW

3.0

dB max

Ripple in BW

1.0

dB max

Return Loss in BW

15.0

dB min

Attenuation

   £ Absolute Value

   R Relative  Value

43.0 dBc min.  @ fo ± [ 300.0  ~ 824.0 ]

MHz

34.0 dBc min.  @ fo ± [840.0   & ]

MHz

2.0  dBc min.   @  fo ±  [ 920 &  ]

MHz

6.0  dBc min.   @  fo ±  [ 925 &  ]

MHz

30.0  dBc min.   @  fo ±  [ 1000  ~ 2000  ]

MHz

     dBc min.   @  fo ±  [  &  3000.0  ]

MHz

Group Delay Variation



ns max

Input Power

2

W max.

In/Out Impedance

50 Ω

Operation Temperature Range

-40℃ to +85℃

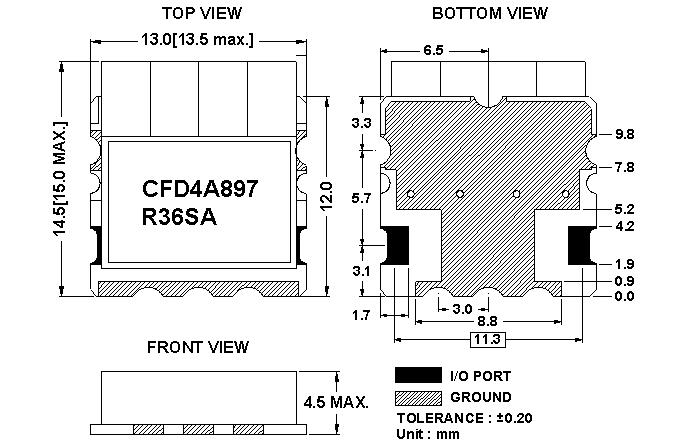

机械规格图

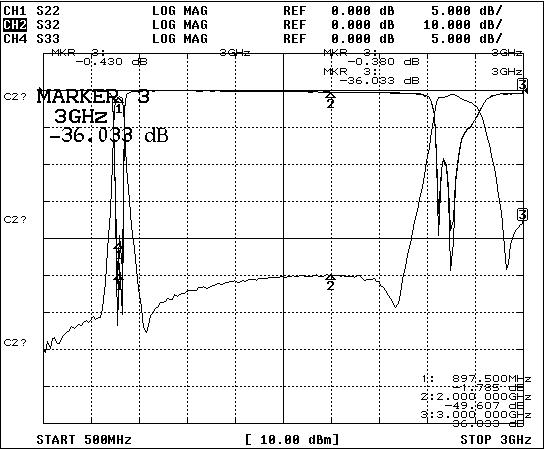

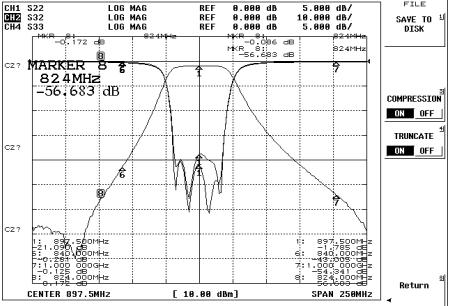

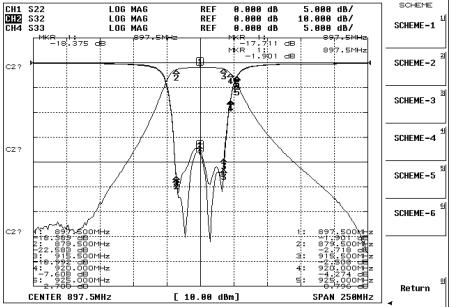

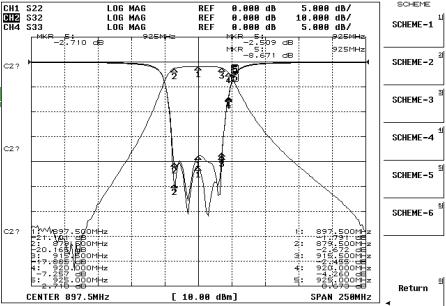

绘图数据











推荐的PC板模式

焊接条件
