Details description

CFD4A836R25SA

下载产品PDF

电气规格表

ITEMS

SPEC

UNIT

Center Frequency [fo]

836.0

MHz

Bandwidth [BW]

fo ±12.5 [823.5~848.5]

MHz

Insertion Loss in BW

2.5

dB max

Ripple in BW

0.8

dB max

Return Loss in BW

18.0

dB min

Attenuation

   R Absolute Value

   £ Relative  Value

40.0 dB min.  @ fo ± [766.5 & ]

MHz

20.0 dB min.  @ fo ± [906.5 & ]

MHz

    dB  min.  @ fo ±      [ & ]

MHz

   dB  min.  @ fo ±      [ & ]

MHz

Group Delay Variation



ns max

Input Power



W max.

In/Out Impedance

50 Ω

Operation Temperature Range

-40℃ to +85℃

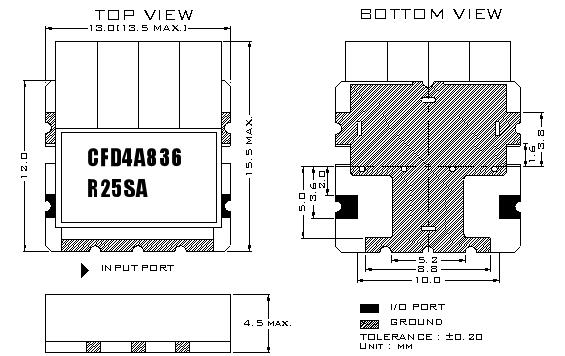

机械规格图

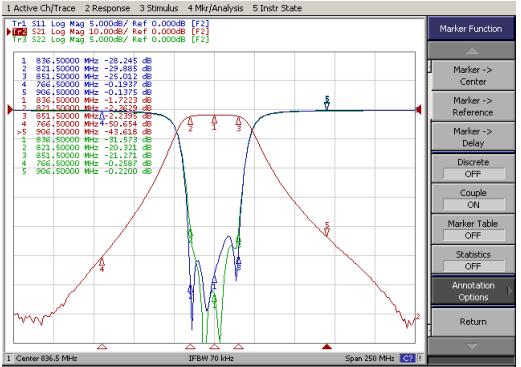

绘图数据

推荐的PC板模式

焊接条件
