Details description

CFF4P2270R05SA

下载产品PDF

电气规格表

ITEMS

SPEC

UNIT

Center Frequency [fo]

2270.0

MHz

Bandwidth [BW]

fo ±2.5 [2267.5~2272.5]

MHz

Insertion Loss in BW

2.0

dB max

Ripple in BW

0.4

dB max

Return Loss in BW

15.0

dB min

Attenuation

   R Absolute Value

   £ Relative  Value

 60dB min.  @ fo ± 80.0 [  125  ~ ]

MHz

 40dB min.  @ fo ± [   2330  ~   ]

MHz

     dB  min.  @ fo ±      [ ~ ]

MHz

     dB  min.  @ fo ±      [ & ]

MHz

Group Delay Variation



ns max

Input Power



W max.

In/Out Impedance

50 Ω

Operation Temperature Range

-40℃ to +85℃

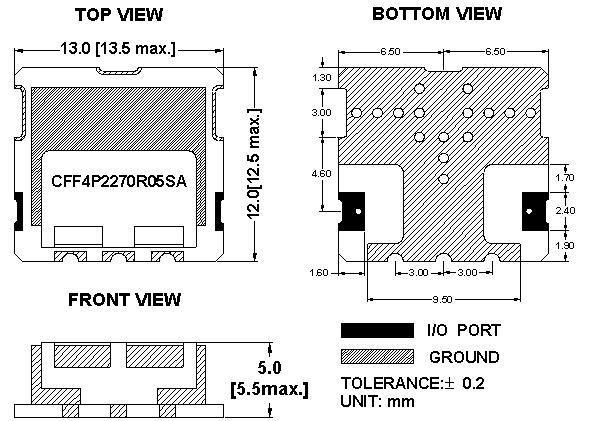

机械规格图

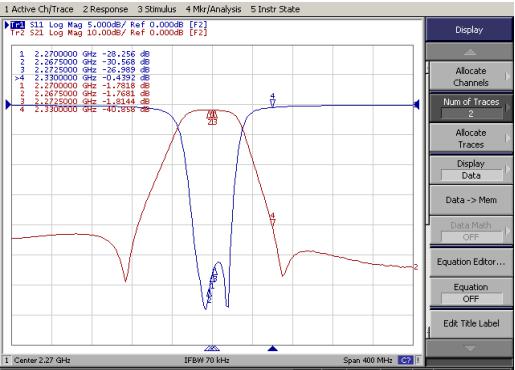

绘图数据

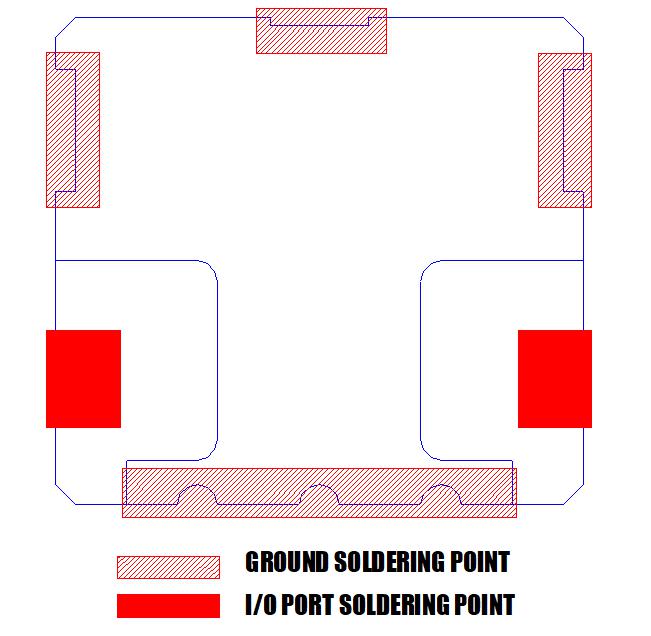

推荐的PC板模式

焊接条件
