CFN10P2540R2640N10FA

下载产品PDF

电气规格表

ITEMS

ANT >> Low

ANT >> High

UNIT

Center Frequency [fo]

2540.0

2640.0

MHz

Bandwidth [BW]

fo ±5.0 [2535.0~2545.0]

fo ±3.5 [2635.0~2645.0]

MHz

Insertion Loss in BW

2.0

2.0

dB max

Ripple in BW

1.0

1.0

dB max

Return Loss in BW





dB min

Attenuation

   R Absolute Value

   £ Relative  Value

50.0 dBmin. @ [2635~2645]

50.0dBmin.@ [2535~2545]

MHz

25.0 dBmin. @  [2590~    ]

25.0dBmin.@ [2590~    ]

MHz

  dBmin. @ [    ~    ]

   dBmin.@ [    ~    ]

MHz

  dBmin. @ [    ~    ]

 dBmin.@ [    ~    ]

MHz

Group Delay Variation



ns max

Input Power

3.0

W max.

In/Out Impedance

50 Ω

Operation Temperature Range

-40℃ to +85℃

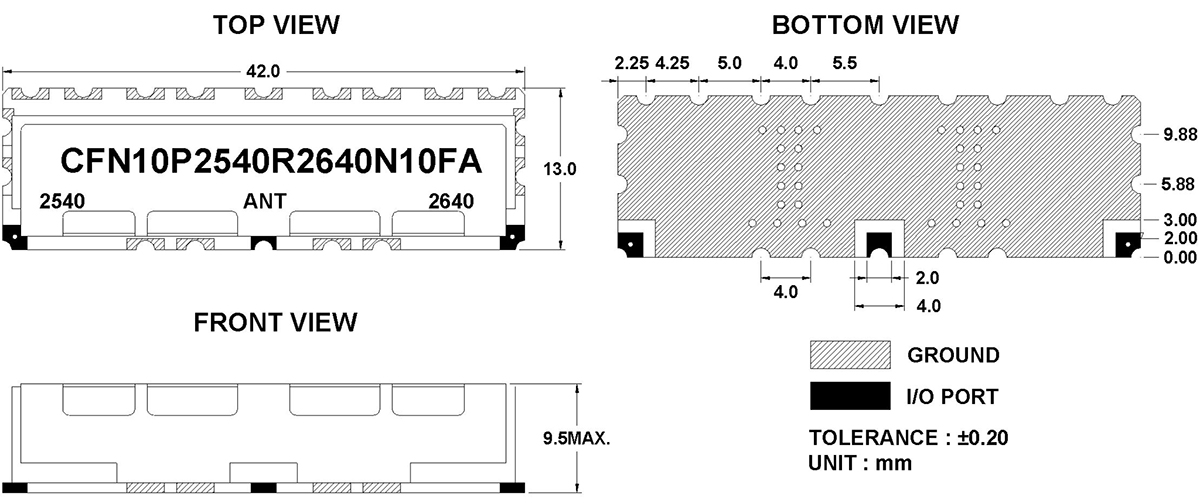

机械规格图

绘图数据



推荐的PC板模式

焊接条件
